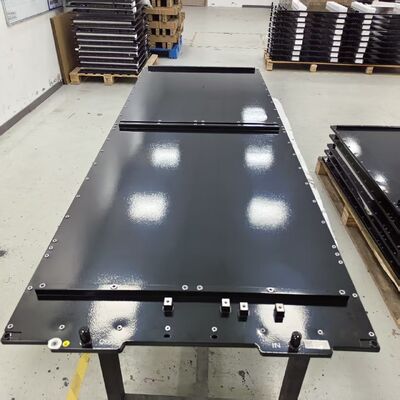

Bộ pin nhôm nhẹ Vỏ dưới có tấm làm mát tích hợp
| Process: | Hàn, CNC, | Shape: | Tùy chỉnh |
| Warranty: | 1 năm | surface treatment: | Anodizing, sơn tĩnh điện |
| High Light: | Khung pin nhôm nhẹ,bộ pin dưới cùng có hệ thống làm mát,bảng làm mát tích hợp |
||
Được thiết kế bởi Trumony Aluminum Limited, Bộ bao gồm pin này áp dụng phương pháp sản xuất nhôm đa quy trình ưu tiên hiệu quả sản xuất và chất lượng nhất quán.Thay vì hàn thép thông thường hoặc đắt tiền hoàn toàn gia công, chúng tôi sử dụng đánh dấu chính xác cao cho cấu trúc khay chính, tiếp theo là một quy trình hàn chân không để tạo ra một tấm làm mát chất lỏng tích hợp chống rò rỉ.Tự đâm niveting (SPR) được sử dụng để lắp ráp nhiều lớp tăng cường cấu trúc mà không có biến dạng nhiệt, trong khi một quy trình tạo bọt polyurethane (PU) mang lại sự giảm rung động và ngăn ngừa ngưng tụ vượt trội.một lớp phủ bột điện tĩnh kết thúc cung cấp cách điện tuyệt vời và chống ăn mònGiải pháp bao bì này đáp ứng nhu cầu của các dự án lưu trữ năng lượng quy mô thương mại và tiện ích Bắc Mỹ, cung cấp một sự cân bằng lý tưởng về hiệu suất nhiệt, thiết kế nhẹ,và quy mô sản xuất hàng loạt.
· Tốc độ sạc và xả cao tạo ra nhiệt dữ dội, địa phương mà làm mát thụ động đơn giản là không thể tiêu tan.
· Phân phối nhiệt độ không đồng đều giữa các tế bào hoặc chất nền IGBT tạo ra các điểm nóng làm tăng tốc độ lão hóa và ảnh hưởng đến an toàn.
· Trong các kịch bản sản xuất hàng loạt, chất lượng tấm làm mát không nhất quán, rò rỉ, tắc nghẽn kênh, độ phẳng kém dẫn đến sự cố mặt đất tốn kém và yêu cầu bảo hành.
· Việc mở rộng quy mô từ nguyên mẫu đến sản xuất bằng các phương pháp gia công truyền thống trở nên tốn kém và chậm.
Thị trường đòi hỏi một giải pháp làm mát chất lỏng kết hợp hiệu suất nhiệt cao với chất lượng sản xuất lặp lại và giá cả cạnh tranh.Đây là nơi mà các tấm lạnh được đóng và liên tục hàn của chúng tôi vượt trội hơn các lựa chọn thay thế.
Giải pháp: Bảng lạnh được đóng dấu với đúc liên tục
Cách tiếp cận sản xuất cốt lõi của Trumony giải quyết các vấn đề này thông qua hai công nghệ chính:
Đánh dấu chính xác hình thành hình học kênh chất làm mát bằng cách ép tấm nhôm thành die có hình dạng chính xác.đường lưu lượng không bị đục với khả năng lặp lại kích thước tuyệt vời quan trọng đối với hiệu suất nhiệt đồng nhất trên mỗi tấm trong một lô sản xuấtBấm cũng cho phép các mẫu kênh phức tạp, bao gồm các thiết kế đa song song và dimpled làm tăng nhiễu loạn và chuyển nhiệt,mà không có chi phí và thời gian hình phạt của CNC gia công mỗi bộ phận.
Lắp ráp liên tục kết nối tấm dán vào vỏ của nó trong một lò khí quyển được kiểm soát di chuyển các bộ phận thông qua trên một dây chuyền vận chuyển.hàn liên tục mang lại hiệu suất cao hơnKết quả: một con dấu hermetic mạnh mẽ được các nhà sản xuất ô tô và lưu trữ năng lượng trên toàn thế giới tin tưởng.
Kết hợp các quy trình này cung cấp cho bạn một tấm làm mát chất lỏng hoạt động hoàn hảo dưới áp suất và chu trình nhiệt với năng lực sản xuất để hỗ trợ ramp-up của bạn.
| Điểm | Parameter / Mô tả |
|---|---|
| Tài liệu chính | 3003 / 3003MOD / 6061 Hợp kim nhôm |
| Quá trình hình thành khay | Nhập mực cao độ chính xác |
| Đơn vị kết nối đĩa làm mát | Phương pháp đúc chân không (CAB) ∆ Phương pháp đúc khí quyển được kiểm soát |
| Hội đồng cấu trúc | Đèn đinh tự đâm (SPR) & Vít khoan dòng chảy (không cần thiết) |
| Bảo hiểm & Damping | Polyurethane tế bào khép (PU) In-Situ Foaming |
| Xét bề mặt | Lớp phủ bột điện tĩnh (cấp cách nhiệt, tùy chọn RAL) |
| Bảo vệ xâm nhập | IP67 / IP6K9K (bộ phủ bột + thiết kế niêm phong bọt) |
| Khả năng tương thích chất làm mát | Nước-Glycol, chất lỏng dielectric |
| Tính toàn vẹn của kênh làm mát | Xét nghiệm rò rỉ theo quang phổ khối helium, <1×10−7 mbar·L/s |
| Chống phun muối | ≥ 1500 giờ (theo ASTM B117, với lớp bột) |
| Sức mạnh điện đệm | 3000V DC (bộ phủ + cách điện kết hợp bọt) |
| Tùy chỉnh | Các lỗ nối kết nối, lỗ đắp mảng tế bào, thoát nước nghiêng |
| Tuân thủ | Được thiết kế theo hồ sơ thử nghiệm UL 1973, UL 9540A, UN 38.3 |
Ứng dụng
1. Bộ pin kéo xe điện
Các tấm lạnh đóng dấu của chúng tôi được lắp đặt giữa các mô-đun pin prismatic hoặc túi để duy trì nhiệt độ tối ưu trong khi lái xe trên đường cao tốc và sạc nhanh DC.Độ phẳng cao đảm bảo tiếp xúc tối đa với bề mặt tế bào, trong khi các khớp hàn mạnh mẽ chịu đựng nhiều năm rung động và chu kỳ nhiệt.
2. Lưu trữ năng lượng quy mô thương mại và tiện ích (BESS)
Đối với các hệ thống lưu trữ chứa và loại tủ sử dụng các tế bào công suất cao.kéo dài tuổi thọ của hệ thống vượt quá 10,000 chu kỳ và đáp ứng các yêu cầu thử nghiệm an toàn UL 9540A.
3. IGBT & SiC Power Module Cooling
Máy biến áp, bộ điều khiển động cơ và các máy chuyển đổi năng lượng tái tạo đòi hỏi các tấm lạnh nhỏ gọn có thể xử lý dòng nhiệt cực lớn.Thiết kế đóng dấu của chúng tôi tối đa hóa diện tích bề mặt ngay dưới nền bán dẫn, làm giảm nhiệt độ nối và ngăn ngừa áp suất nhiệt.
4. Điện tử phụ trợ ô tô
Các bộ sạc trên xe, bộ chuyển đổi DC-DC và các đơn vị tính toán ADAS cũng được hưởng lợi từ các tấm dán dán nhẹ của chúng tôi, dễ dàng tích hợp vào bao bì xe kín.
Làm thế nào nó hoạt động
Các tấm làm mát chất lỏng nhôm đóng dấu hoạt động theo nguyên tắc lưu thông chất lỏng vòng kín.dòng chảy qua mạng lưới kênh được dán dấu bên dưới các thành phần tạo nhiệt, hấp thụ nhiệt thải, và thoát ra thông qua một lối thoát đến một bộ trao đổi nhiệt bên ngoài. The stamping process forms the intricate channel geometry directly into the aluminum sheet — creating raised features like dimples or chevrons that disturb the fluid boundary layer and enhance convective heat transferBảng nắp sau đó được kết hợp thông qua hàn liên tục, nơi tập hợp đi qua một lò với nhiệt độ được kiểm soát chính xác và khí quyển trơ.Kim loại lấp xỉm (thường là một lớp phủ trên tấm) tan chảy và tạo thành một liên kết kim loại dọc theo mọi điểm tiếp xúcBởi vì mỗi tấm trải qua quá trình xử lý tự động giống hệt nhau, hiệu suất nhiệt là đặc biệt nhất quán từ đơn vị đầu tiên đến phần triệu.
Làm thế nào để chọn tấm làm mát được đóng dấu
1. Nhiệt Load & Flow Rate: Xác định tổng lượng watt để tiêu tan và lưu lượng chất làm mát có sẵn (L / phút). các kỹ sư của chúng tôi sử dụng điều này để tính toán cần thiết kênh cắt ngang và kích thước tấm.
2. Đánh dấu so với thiết kế máy: Đối với khối lượng lớn (> 5.000 đơn vị/năm), đánh dấu cung cấp lợi thế chi phí và tốc độ đáng kể.Chúng tôi giúp bạn quyết định nếu hình học của bạn là phù hợp cho việc in ấn hoặc yêu cầu một phương pháp tiếp cận lai.
3. Chọn mẫu kênh: Serpentine cho thiết kế đơn giản, chi phí thấp; đa song song cho giảm áp suất thấp; dimpled hoặc pin-fin cho nhiễu loạn tối đa và chuyển nhiệt.Chúng tôi đề nghị mô hình dựa trên đầu vào mô phỏng nhiệt của bạn.
4. Bảo vệ bề mặt: Chọn dựa trên hóa học chất làm mát và môi trường của bạn. E-coat cung cấp khả năng chống ăn mòn tuyệt vời cho các hệ thống nước-glycol;Anodizing cứng thêm cách điện cho tiếp xúc trực tiếp với tế bào.
5. Thời gian dự án và khối lượng: Chia sẻ lượng hàng năm dự kiến của bạn và ngày SOP mục tiêu. Thời gian phát triển đập mác của chúng tôi thường là 4-6 tuần, với các mẫu tiếp theo ngay sau đó.Chúng tôi quản lý mọi thứ trong nhà để giữ cho chương trình của bạn theo đúng hướng.
Chúng tôi sẽ trả lại một đề xuất toàn diện bao gồm khả thi thiết kế, báo cáo nhiệt CFD và phân chia chi phí minh bạch cho nguyên mẫu, thí điểm,và giai đoạn sản xuất hàng loạt.
Đương nhiên, đó là cốt lõi của dịch vụ một chỗ dừng của chúng tôi chia sẻ tải trọng nhiệt, không gian và hiệu suất nhiệt mục tiêu kỹ sư của chúng tôi sẽ đề xuất một thiết kế kênh dòng chảy ban đầuchạy mô phỏng CFD để bạn chấp thuậnChúng tôi hướng dẫn bạn từ ý tưởng đến sản xuất hàng loạt.
Chúng tôi không có MOQ cố định cho giai đoạn nguyên mẫu và NPI (Sự giới thiệu sản phẩm mới). Đối với sản xuất hàng loạt, chúng tôi làm việc linh hoạt với khối lượng của bạn. Là một nhà máy phục vụ khách hàng toàn cầu,Chúng tôi dễ dàng xử lý mọi thứ từ các chuyến bay thử nghiệm nhỏ đến hàng triệu mảnh hàng năm..
Chất lượng được xây dựng ngay từ đầu. Chúng tôi sử dụng hàn chân không cho các khớp có tính toàn vẹn cao và kiểm tra 100% mỗi tấm bằng quang phổ khối helium, đạt tỷ lệ rò rỉ chặt chẽ hơn 1 × 10−9 Pa·m3/s.Ngoài ra, chúng tôi thực hiện thử nghiệm chu kỳ áp suất và sốc nhiệt trên các mẫu sản xuất trước được xác nhận theo yêu cầu độ bền của khách hàng.
Vâng. Sản xuất của chúng tôi được chứng nhận theo ISO 9001 và IATF 16949. vật liệu và thành phần của chúng tôi tuân thủ các tiêu chuẩn RoHS, REACH và UL theo yêu cầu của sản phẩm của bạn.Chúng tôi cũng có kinh nghiệm trong việc hỗ trợ khách hàng thông qua hệ thống cuối cùng cấp độ UL 9540A hoặc UN 38.3 chứng nhận bằng cách cung cấp các tài liệu thiết kế và vật liệu chi tiết.
Chúng tôi đứng đằng sau sự làm việc của chúng tôi. bảo hành sản phẩm tiêu chuẩn của chúng tôi là 5 năm khi hoạt động đúng cách trong các thông số được chỉ định. trong trường hợp hiếm hoi của một vấn đề,Nhóm kỹ sư của chúng tôi cung cấp phân tích nguyên nhân gốc rễ và làm việc để giải quyết nó ngay lập tứcĐối với sản xuất đang diễn ra, chúng tôi duy trì hồ sơ truy xuất hoàn chỉnh gắn liền với mỗi lô.
