Thông tin chi tiết sản phẩm:
|
Mục: | Tấm làm mát chất lỏng pin ESS | thông số kỹ thuật: | Theo bản vẽ của bạn |
---|---|---|---|
Thử nghiệm: | Thử nghiệm dưới nước, Thử nghiệm nổ, Thử nghiệm phun muối, Thử nghiệm Nitơ & Heli, v.v. | Tế bào pin: | Cell lăng trụ làm lạnh đáy, Cell trụ: 1865, 21700, 32700, 4680, 4695... |
Dịch vụ được hỗ trợ: | Thiết kế tất cả trong một, mô phỏng nhiệt, phân bố trường dòng chảy... | Bao bì: | Gói gỗ xuất khẩu |
Công nghệ xử ký: | Dập, đùn, đục lỗ, uốn, hàn, hàn | Từ khóa: | Tấm làm mát bằng chất lỏng ắc quy, tấm làm mát bằng nước cho tế bào hình lăng trụ, tấm làm mát ắc qu |
Các ứng dụng: | Làm mát ắc quy xe điện, làm mát ắc quy ESS, làm mát IGBT | trung tâm CNC: | Đúng |
Điểm nổi bật: | Tấm làm mát bằng chất lỏng dùng pin ESS,Tấm làm mát bằng chất lỏng làm mát bằng pin ESS,Tấm làm mát bằng chất lỏng bằng nhôm |

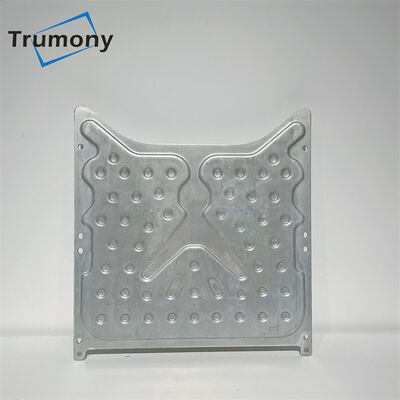

Pin lưu trữ năng lượng mới Đóng gói tấm làm mát bằng chất lỏng nhôm
Mục đích chính của BTMS là duy trì hệ thống pin ở phạm vi nhiệt độ tối ưu và giữ cho sự thay đổi nhiệt độ đồng đều trong các mô-đun pin.Quản lý nhiệt của pin là hoạt động quan trọng trong ESS/EV.Ưu điểm của giải pháp làm mát bằng chất lỏng là tốc độ truyền nhiệt cao, cho phép pin xử lý xung điện lớn và đồng nhất nhiệt độ hiệu quả.
Trumony là chuyên gia trong ngành quản lý nhiệt, không chỉ thiết kế và phát triển hệ thống làm mát bằng chất lỏng mà còn là nhà cung cấp vật liệu, linh kiện và cụm lắp ráp làm mát bằng chất lỏng.Cụ thể, đó là các bộ phận trao đổi nhiệt của bộ pin nguồn, bộ phận trao đổi nhiệt của bộ pin lưu trữ năng lượng, bộ phận trao đổi nhiệt có dòng nhiệt cao và bộ phận trao đổi nhiệt làm mát bằng chất lỏng mới, bộ phận làm mát bằng chất lỏng của pin nguồn (tấm lạnh hoặc khuỷu tay, hộp, máy làm lạnh, Khớp nối, đường ống, miếng silicon dẫn nhiệt), cụm lưu trữ năng lượng gia dụng (tấm lạnh hoặc khuỷu tay, khớp nối, đường ống, quạt, miếng silicon dẫn nhiệt, bình ngưng, ấm giãn nở, van điện từ, máy bơm nước, bộ biến tần), cụm lưu trữ năng lượng công nghiệp ( tấm làm mát bằng chất lỏng + khay hoặc khay tích hợp, đường ống, bộ làm mát nước, miếng silicon dẫn nhiệt).
Mục | Tấm làm mát nhôm dập cho ESS |
Sự chỉ rõ | Theo mô-đun của bạn (tối đa 1,6 * 2,3m) |
công nghệ chế biến | Đùn, hàn, hàn, dập, đột dập, liên kết cuộn .. |
Sản phẩm liên quan | TIM (Vật liệu quản lý nhiệt), Đầu vào/đầu ra, đầu nối nhanh, máy bơm, đường ống, v.v. |
Các ứng dụng | Làm mát ắc quy xe điện, Làm mát bằng chất lỏng ắc quy điện, Lưu trữ năng lượng gia đình, Lưu trữ năng lượng công nghiệp, v.v. |
Khả năng kiểm tra:
Kiểm tra thành phần hóa học |
VÂNG |
Kiểm tra thể chất & Kiểm tra quang học |
VÂNG |
Kiểm tra độ nhám & Kiểm tra độ cứng |
VÂNG |
Kiểm tra độ giãn dài |
VÂNG |
Thử nghiệm phun muối |
VÂNG |
thử nghiệm bùng nổ |
VÂNG |
Kiểm tra Nitơ & Heli |
VÂNG |
Kiểm tra sức đề kháng dòng chảy |
VÂNG.Kiểm tra ăn mòn bên trong và bên ngoài |
Kiểm tra điện áp |
VÂNG |
Kiểm tra dưới nước |
VÂNG.Kiểm tra rò rỉ khi hàn |
Thành phần hóa học
hợp kim | sĩ | Fe | cu | mn | Mg | Cr | Zn | V | ti |
1050 | ≤0,25 | ≤0,40 | ≤0,05 | ≤0,05 | ≤0,05 | --- | ≤0,05 | ≤0,05 | ≤0,03 |
1100 | ≤0,95(Si+Fe) | 0,05~0,20 | ≤0,05 | -- | -- | ≤0,10 | --- | --- | |
3102 | ≤0,40 | ≤0,70 | ≤0,1 | 0,05~0,4 | --- | --- | ≤0,3 | --- | ≤0,10 |
Nó có thể được tùy chỉnh theo yêu cầu của khách hàng!
Tính chất cơ học
hợp kim | nóng nảy | Sức căng | sức mạnh năng suất | kéo dài |
1050 | O/F/H111/H112 | ≥65MPa | ≥200MPa | ≥25% |
1100 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
3102 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
3003 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
Câu hỏi thường gặp
Q: Bạn có thể cung cấp loại tấm pin lạnh nào?
MỘT:
1) Tấm làm mát được đóng dấu cho các tế bào hình lăng trụ / bộ pin.
2) Ống ngoằn ngoèo cho các tế bào hình trụ, chẳng hạn như tế bào lớn 21700, 18650, 3270, 4680.
3) Ống ép đùn có ống góp cho bộ pin.
4) Tấm làm mát liên kết cuộn để sưởi ấm / làm mát.
5) Tấm lạnh FSW.
6) Tấm lạnh gia công CNC
Q: Phương pháp xử lý công nghệ nào?
Trả lời: Chúng tôi có dây chuyền hàn, dây chuyền dập, dây chuyền ép đùn và dây chuyền xử lý xương cuộn.Ngoài ra trung tâm CNC có sẵn.
Q: Nếu chúng tôi không có thiết kế, bạn có thể hỗ trợ thiết kế không?
A: Vâng, chúng tôi có thể!Chúng tôi có một đội ngũ thiết kế mạnh mẽ và giàu kinh nghiệm.Hỗ trợ thiết kế đường dẫn dòng chảy, mô phỏng nhiệt, mô phỏng cơ học và tối ưu hóa thiết kế.Vui lòng chia sẻ với chúng tôi dự án chi tiết của bạn, service8@trumony.com, chúng tôi rất muốn thực hiện DFM cho bạn.
Q: Bạn có thể tạo nguyên mẫu nhanh như thế nào?
A: Khoảng 3 ~ 5 tuần.Thời gian dẫn chính xác sẽ phụ thuộc vào quy trình thiết kế và sản xuất của bạn.
