Thông tin chi tiết sản phẩm:
|
| Mục: | Ống dẫn nhiệt bằng nhôm ngoằn ngoèo | Thông số kỹ thuật: | Theo yêu cầu của bạn |
|---|---|---|---|
| Chiều dài cố định: | Như bản vẽ mô-đun của bạn | Dịch vụ thiết kế: | Đúng |
| thử nghiệm dưới nước: | VÂNG. Kiểm tra rò rỉ khi hàn | thử nghiệm bùng nổ: | Đúng |
| Bưu kiện: | Đóng gói bằng gỗ xuất khẩu | Phương pháp chế biến: | Dập, đục lỗ, uốn, hàn, hàn, đùn, cắt |
| Từ khóa: | Ống nhiệt rắn, băng làm mát rắn, bộ trao đổi nhiệt bằng nhôm cho EV | Các ứng dụng: | Ắc quy xe điện, ắc quy ESS, làm mát IGBT |
| Điểm nổi bật: | Ống Serpentine EV,Ống Serpentine bằng nhôm,Ống Serpentine quản lý nhiệt pin |
||

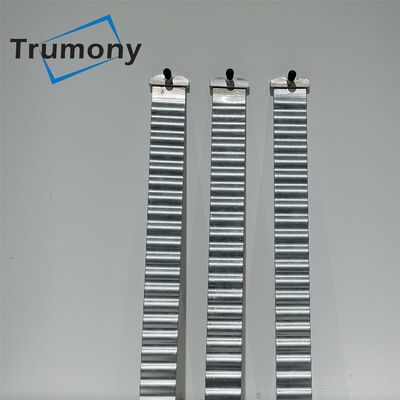

Ống dẫn nhiệt bằng nhôm Serpentine để quản lý nhiệt của pin
Ống nhiệt nhôm serpentine được sử dụng rộng rãi trong các phạm vi trao đổi nhiệt khác nhau, chẳng hạn như ô tô / phương tiện năng lượng, hệ thống lưu trữ năng lượng, tấm ngâm, tấm đồng nhất nhiệt độ, bảng điều khiển năng lượng mặt trời.bộ thu năng lượng mặt trời.
| Phun ra | VÂNG | trung tâm khuôn riêng |
| CNC | VÂNG | trung tâm CNC riêng |
| dập | VÂNG | tối đa 1,6 * 2,3m |
| hàn | VÂNG | dây hàn tự động |
Đặc trưng:
* Phương án thiết kế:
1) Tấm làm mát đục lỗ
Nó được sử dụng cho các tế bào hình lăng trụ và bộ pin, giải pháp làm mát phía dưới và bên;
2) Băng làm mát Serpentine
Áp dụng cho các ô hình trụ: 18650, 21700, 3270, 4680, v.v.;
3) Ống vi kênh có ống góp
Để làm mát pin bên hoặc đáy pin;
4) Tấm làm mát liên kết cuộn;
5) Tấm hàn khuấy ma sát
Nó có quy trình hàn đơn giản hơn, hiệu quả sản xuất cao hơn, độ bền mối hàn cao hơn và có thể tránh được các vấn đề như lỗ chân lông và rò rỉ chất lỏng trong quá trình hàn nhiệt hạch ở nhiệt độ cao.
Lợi ích của chúng ta:
1. Phát triển công cụ — chúng tôi thực hiện nội bộ, vì vậy chúng tôi có thể thực hiện thử nghiệm ban đầu nhanh chóng và chính xác.
2. Chế tạo tất cả các loại bộ trao đổi nhiệt — chúng tôi có thể tạo hình dạng tùy chỉnh, để làm cho các bộ phận phù hợp với các gói khác nhau.
3. Hỗ trợ thiết kế các bộ phận — chúng tôi có đội ngũ kỹ sư giàu kinh nghiệm, họ có thể đưa ra các đề xuất chuyên nghiệp về tính khả thi của việc thực hiện các thiết kế mới.
4. Dịch vụ một trạm — chúng tôi có thể thực hiện các bộ trao đổi nhiệt, cũng như tấm cách nhiệt và tấm silicon liên quan.Vì vậy, khách hàng có thể nhận được giải pháp tích hợp.
Khả năng kiểm tra:
|
Kiểm tra thành phần hóa học |
VÂNG |
|
Kiểm tra thể chất & Kiểm tra quang học |
VÂNG |
|
Kiểm tra độ nhám & Kiểm tra độ cứng |
VÂNG |
|
Kiểm tra độ giãn dài |
VÂNG |
|
Thử nghiệm phun muối |
VÂNG |
|
thử nghiệm bùng nổ |
VÂNG |
|
Kiểm tra Nitơ & Heli |
VÂNG |
|
Kiểm tra sức đề kháng dòng chảy |
VÂNG.Kiểm tra ăn mòn bên trong và bên ngoài |
|
Kiểm tra điện áp |
VÂNG |
|
Kiểm tra dưới nước |
VÂNG.Kiểm tra rò rỉ khi hàn |
Thành phần hóa học
| hợp kim | sĩ | Fe | cu | mn | Mg | Cr | Zn | V | ti |
| 1050 | ≤0,25 | ≤0,40 | ≤0,05 | ≤0,05 | ≤0,05 | --- | ≤0,05 | ≤0,05 | ≤0,03 |
| 1100 | ≤0,95(Si+Fe) | 0,05~0,20 | ≤0,05 | -- | -- | ≤0,10 | --- | --- | |
| 3102 | ≤0,40 | ≤0,70 | ≤0,1 | 0,05~0,4 | --- | --- | ≤0,3 | --- | ≤0,10 |
Nó có thể được tùy chỉnh theo yêu cầu của khách hàng!
Tính chất cơ học
| hợp kim | nóng nảy | Sức căng | sức mạnh năng suất | kéo dài |
| 1050 | O/F/H111/H112 | ≥65MPa | ≥200MPa | ≥25% |
| 1100 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3102 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3003 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
Câu hỏi thường gặp:
Hỏi: Bạn là công ty thương mại hay nhà sản xuất?
A: Vâng, chúng tôi là một nhà máy có lịch sử hơn 10 năm trong ngành này.
Q: Phương pháp xử lý công nghệ nào?
Trả lời: Chúng tôi có dây chuyền hàn, dây chuyền dập, dây chuyền ép đùn và dây chuyền xử lý xương cuộn.Ngoài ra trung tâm CNC có sẵn.
Q: Nếu chúng tôi không có thiết kế, bạn có thể hỗ trợ thiết kế không?
A: Vâng, chúng tôi có thể!Chúng tôi có một đội ngũ thiết kế mạnh mẽ và giàu kinh nghiệm.Hỗ trợ thiết kế đường dẫn dòng chảy, mô phỏng nhiệt, mô phỏng cơ học và tối ưu hóa thiết kế.Vui lòng chia sẻ với chúng tôi dự án chi tiết của bạn, service8@trumony.com, chúng tôi rất muốn thực hiện DFM cho bạn.
Q: Bạn có thể tạo nguyên mẫu nhanh như thế nào?
A: Khoảng 3 ~ 5 tuần.Thời gian dẫn chính xác sẽ phụ thuộc vào quy trình thiết kế và sản xuất của bạn
