Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | Ruy băng làm mát nhôm truyền nhiệt đối lưu cho gói pin EV | Loại hình: | Ống làm mát bằng nhôm |
|---|---|---|---|
| Quá trình: | Đùn nhôm | Hợp kim: | 3003 |
| Temper: | O-H112 | Đăng kí: | Bộ pin EV |
| Kết cấu: | Ống kênh vi mô + đầu nối | Bưu kiện: | thùng carton + pallet |
| Điểm nổi bật: | Ống ruy-băng làm mát truyền nhiệt,Ống ruy-băng làm mát bằng nhôm,Ống ruy-băng đùn nhôm |
||

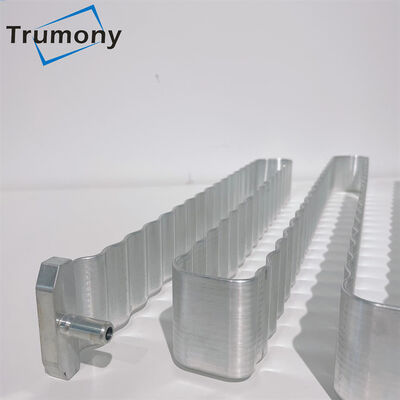

Ruy băng làm mát nhôm truyền nhiệt đối lưu cho gói pin EV
Sự làm mát của sơ đồ ống ngoằn ngoèo là sự làm mát xuyên tâm của lõi hình trụ, tức là nhiệt từ phần trung tâm của tế bào, qua lớp cuộn dây dương và âm, chất điện phân, màng cách ly, v.v., đến mặt hình trụ, tiếp xúc với đường ống làm mát nước;Làm mát đáy là làm mát theo trục của pin hình trụ, tức là, nhiệt được truyền xuống dọc theo các điện cực âm và dương, chất điện phân, màng cách ly, v.v., đến đáy của vỏ lõi pin và tiếp xúc với tấm làm mát nước.
| Mục | Ống làm mát bằng nhôm cho các tế bào hình trụ |
| Kích thước | Như thiết kế của bạn |
| Độ dày | 2,4mm, 3mm |
| Đăng kí | bộ pin hình trụ làm mát |
| Dịch vụ | Thiết kế, mô phỏng, công cụ, nguyên mẫu |
| Quá trình | Đùn nhôm |
| Loại làm mát bằng chất lỏng | tấm làm mát tấm lạnh cho EV, tấm lạnh có tem cho ESS, tấm làm mát hình harmonica, ống làm mát rắn pin EV, tấm ngoại quan cuộn nhôm |
Hệ thống làm mát pin
1- Tấm làm lạnh bằng nhôm cho bộ pin
2- Ống serpentine cho xe năng lượng mới
3- Tấm làm mát vi kênh bằng nhôm cho gói pin mềm
4- Tấm nhôm dập nguội
***** Điểm chính của thiết kế
1- Chỉ định loại pin: pin hình trụ / pin vuông hoặc pin lăng trụ / pin mềm hoặc pin dạng túi
2- Kích thước ranh giới mô-đun
3- Yêu cầu tản nhiệt
4- Ngân sách thiết kế và nguyên mẫu
5- Tất cả sự lựa chọn bộ trao đổi nhiệt như đầu nối, đầu nối nhanh bằng nhựa, lắp đặt tấm làm mát bằng pin
Với kinh nghiệm dày dặn trong việc sản xuất tấm làm mát cho bộ pin.
1. Hỗ trợ tính khả thi trong thiết kế các thành phần làm mát
2. Các giải pháp đã được chứng minh cho cả tế bào hình lăng trụ và hình trụ
3. Khả năng thực hiện DVP với khách hàng
4. Hỗ trợ nhanh chóng trong việc tạo Nguyên mẫu
Câu hỏi thường gặp:
1. Bạn có thể cung cấp giải pháp làm mát mô-đun pin nào?
A: Chúng tôi có 4 loại làm mát pin cho bộ pin của bạn.Ống rắn bằng nhôm cho tế bào hình trụ.Tấm làm mát bằng nhôm hàn cho các ô lăng trụ, tấm vi kênh bằng nhôm cho túi và tấm ngoại quan cuộn nhôm.
2. Hợp kim và nhiệt độ của tấm làm mát nước của bạn là gì?
A: Hợp kim nhôm là 3000,6000 và nhiệt độ là O-H112.
3. Những gì quy trình công nghệ để làm tấm lạnh hoặc kênh dẫn nước làm mát?
A: Quy trình đùn nhôm, quy trình hàn chân không, quy trình ngoại quan cuộn và chúng tôi cũng có trung tâm CNC.
4. Bạn có hỗ trợ nguyên mẫu tùy chỉnh cho mô-đun gói pin không?
A: Chắc chắn, chúng tôi có thể sản xuất tấm làm mát bằng chất lỏng bằng nhôm như thiết kế của bạn.Nếu chỉ ở giai đoạn phát triển, các tấm tản nhiệt làm mát hiện có của chúng tôi đã có sẵn để kiểm tra.
